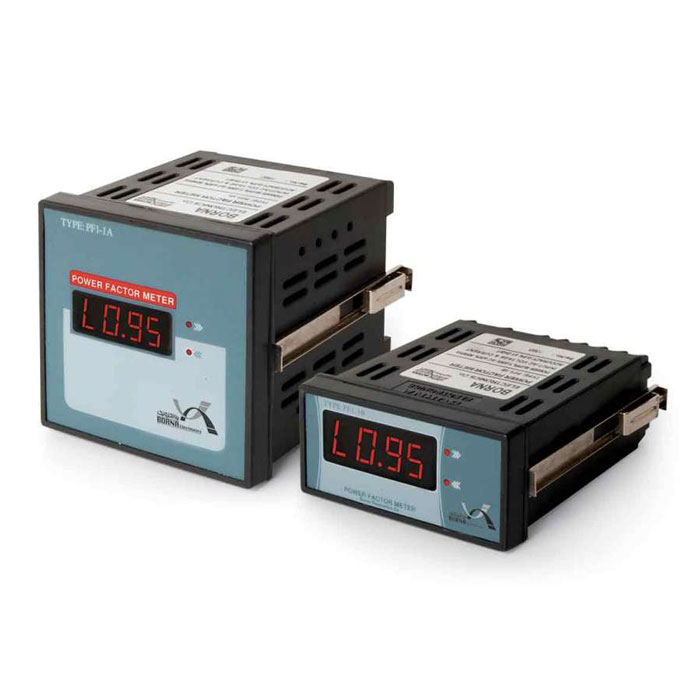

ضریب قدرت تکفاز (کسینوس فی متر) مدل PF 1
این دستگاه برای اندازگیری ضریب قدرت مصرف کننده تکفاز مورد استفاده قرار می گیرد .
ویژگی
• دقت بالا در اندازه گیری
• قابلیت نمایش پس فاز وپیش فاز بودن توسط نمایشگر LED
• قابلیت نمایش حالت سلفی ، خازنی یا مقاومتی توسط نمایشگر
• دارای یک نمایشگر چهار رقمی
اصول کار
دستگاه را طبق نقشه سیم بندی به شبکه متصل کنید .
پس از اتصال دستگاه به شبکه و وصل تغذیه، دستگاه وضعیت شبکه را از نظر سلفی، خازنی یا مقاومتی نمایش می دهد.
وضعیت دستگاه در هر کدام از حالت ها بدین شرح است:
• در حالت سلفی بر روی نمایشگر L به نمایش در می آید و LED« روشن می شود.
• در حالت خازنی بر روی نمایشگر C به نمایش در می آید و LED» روشن می شود.
• در حالت مقاومتی بر روی نمایشگر r به نمایش در می آید و هر دو LEDخاموش می باشد.
طریقه نصب
A1 و A2 :ترمینالهادی ورودی 220 ولت وبرای تغذیه دستگاه می باشد .
CT: ورودی CT می باشد .
توجه: برای جریان های زیر 5 آمپر احتیاج به CT جریان ندارد.
مشخصات فنی
• ولتاژ تغذیه : 180تا 240ولت متناوب
• فرکانس تغذیه: 50 یا 60 هرتز
• ورودی دستگاه: جریان تکفاز AC ، 5 آمپر
• دقت در اندازه گیری: 01 /±0
